北大青鳥JB-QB-JBF5020家用火災報警控制器
時間：2018-10-30 10:49:10 品牌： 北大青鳥
![[!--oldtitle--]](/d/file/baojingshebei/2018-10-30/d43098cc4fd77bd8a855a3be9f1ab7ab.png)
青鳥消防研發的JB-QB-JBF5020家用火災報警控制器依據標準GB-22370-2008《家用火災安全系統》，為滿足民用建筑消防工程需要而開發的一款家用火災報警控制器。
二、JB-QB-JBF5020家用火災報警控制器功能特點電源：主電AC220V供電，寬電壓范圍供電，使用簡單方便；同時具有可充電鋰電池作為備用電源。
人機交互友好：2.8寸彩色液晶屏，扁平化圖形顯示；中文菜單,簡約易懂。
操作可靠易用：通過面板按鍵操作，可實現信息查詢和信息配置。
火警電話自動撥號功能：火警發生時，控制器可對預置的緊急聯系人電話號碼進行自動輪撥，及時通知火情，降低損失。
備注：如需使用此功能，需在控制器指定位置插入功能正常的SIM卡（僅支持移動、聯通GSM網絡）。
無線數據傳輸功能：控制器具有GPRS功能和藍牙功能。
APP軟件：支持APP調試軟件，方便現場調試。
電源
開關電源：額定工作電壓AC220V（小工作電壓：AC75V；大工作電壓：AC264V）。
備用電源：3.7V/4400mAh可充電鋰電池。
電源開關
控制器具有一個電源開關，此開關僅在調試或系統不能正常運行期間，供專業技術人員通過此開關進行系統維護使用，非專業人員禁止操作。
控制器支持二總線方式連接16只家用探測器實現監視和報警功能。同時還具有1路無源報警輸入，2路無源火警輸出，1路CAN通訊，1路回路組網。
三、JB-QB-JBF5020家用火災報警控制器產品外觀及面板說明板主要由液晶顯示屏、指示燈、按鍵三部分組成。
指示燈說明
1)火警燈：紅色，此燈亮表示控制器接收到外接探測器的火警信息，具體信息見液晶屏顯示，火警排除后，通過復位操作，熄滅此燈。
2)主電工作燈：綠色，當AC220V供電電源工作正常時，此燈點亮；主電故障時燈熄滅。
3)備電工作燈：綠色，當主電故障，備用電源正常工作時，此燈點亮；主電工作或備用電源故障時燈熄滅。
4)故障燈：黃色，控制器接收到外接探測器的故障信息或控制器本身出現故障時，此燈點亮，具體故障信息見液晶屏顯示，所有故障均排除后此燈自行熄滅。
5)屏蔽燈：黃色，當外部設備發生故障時，可將其屏蔽，有屏蔽設備存在時此燈常亮，待修理或更換后，再使用解除屏蔽功能將設備解除屏蔽后，此燈熄滅。
6)自檢燈：黃色，當控制器自檢時，此燈點亮；其余操作，此燈熄滅。
按鍵說明
1)功能/返回鍵：此鍵是復合鍵，具有顯示菜單功能和返回上級菜單功能，部分界面具有配置信息選擇功能。
2)確認/消音鍵：此鍵是復合鍵，在火警或故障信息界面下具有消音功能，在其他界面具有確定功能。
3)向上、向下鍵：菜單移動選擇或數據設置功能。
4)報警鍵：當遇到火警或緊急情況時，可按下此鍵，具有緊急告知功能，可自動撥打預置聯系電話。
控制器外部接口說明

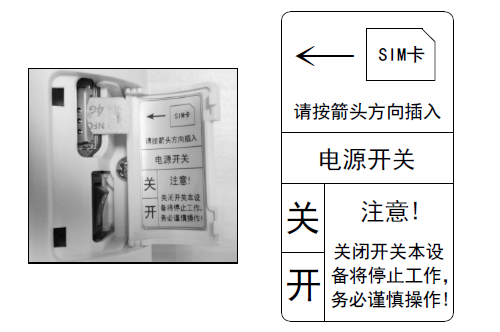

SIM卡座：用于插入SIM卡,按圖示箭頭方向安裝SIM卡。
電源開關：專業人員系統維護時使用。如左圖所示；右圖為標簽具體內容。
接線端子說明
1)L、N：接220V交流電。
2)L1、L2：用于與消防報警控制器總線回路進行連接。
3)L+、L-：回路二總線，用于連接家用火災探測器。
4)CANH、CANL：CAN接口，連接時須所有設備的CANH接在一起，所有CANL接在一起，切勿接反！否則無法通訊。多臺設備連接或長距離傳輸時，可選配終端電阻（120Ω）。
5)I1、I2：無源報警輸入端口，用于接收外部無源開關量輸入，有開關量短路輸入時，控制器處于火警狀態，切勿連接有源信號，否則會損壞接口。注意：必須安裝終端電阻（10KΩ）。
6)COM1/COM2、NO1/NO2：2路無源火警輸出，控制器處于火警狀態時，火警繼電器閉合。
安裝說明

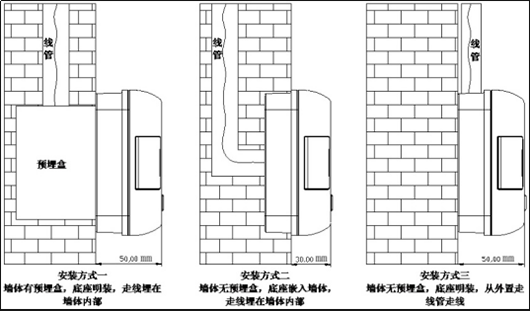

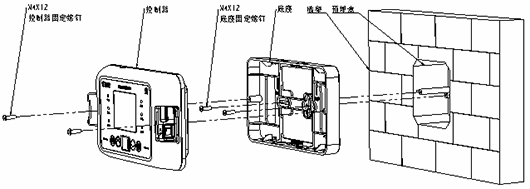

先用兩個M4X12螺釘將底座安裝在預埋盒上。
再用兩個M4X12螺釘將控制器安裝在底座上。
